名称

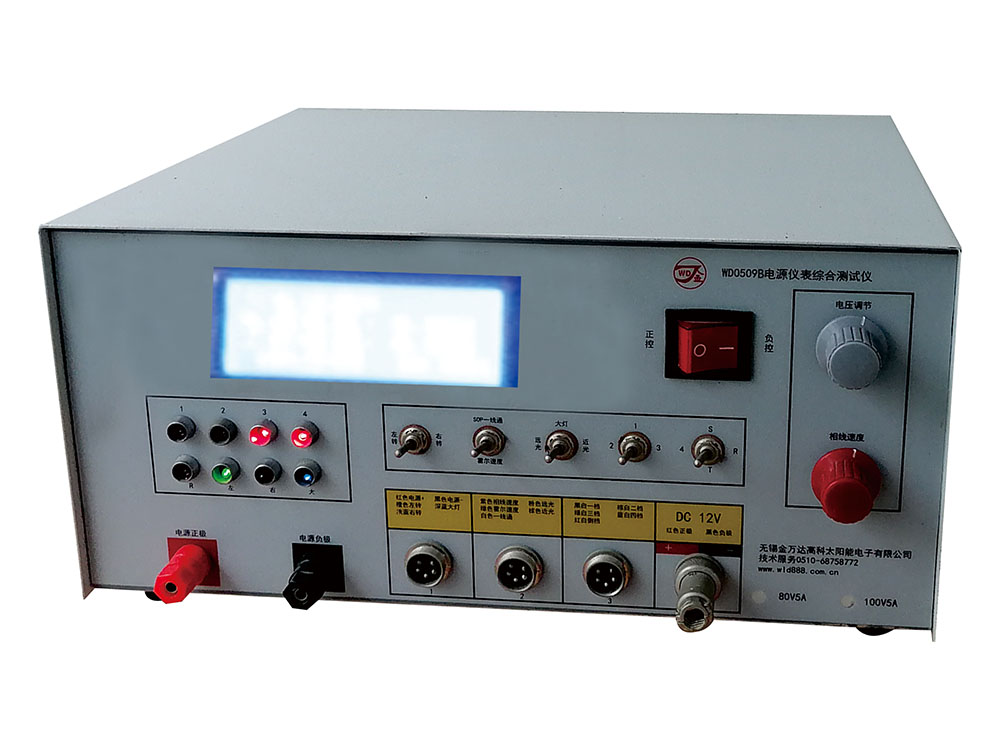

仪表检测仪

型号

WD0509B

单位

台

生产厂家

无锡金万达高科太阳能电子有限公司

功能介绍

该检测系统是金万达高科专业为电动车行业设计的产品，具有对仪表功能的综合性能测试，自动测试，直流电源为供电器，电脑及测试软件组成显示电压，电流，电子功率，可编程触摸界面，任意设置需要的测试内容，标定等，上位机软件专用软件，具有手动测试，自动测试，快速测试等功能，适用于电机仪表生产线，品质部，研发部，学校及军工科研单位。

产品特点

■针对电动车液晶仪表进行检测调试。
■提供左右转信号，大灯信号，模拟霍尔速度信号，模拟相线电压信号，模拟一线通故障信号，正控负控信号切换。
■0,1,2,3档位对应各种调试状态。
■高电平， 低电平对应大灯信号，左右转信号电压不同,高为48V低为12V。
■模拟相线电压线性可调，条件为0档位状态。
■1 2 3档位对应不同速度。
■正控，负控切换模拟电动车内部用电器供电回路接线位置。

主要参数

直流输出

电压

0-100.0V

电流

0-10.0A

交流输入

AC220V/50HZ

输出显示

LED显示  精度0.5%FS+3个字节         /0508D/0509A

7寸TFT   10.1寸TFT  / 0509B/0509C

电子负载

LED  手动测试液晶，数码，指针，TFT等

LCD  手动/自动/电脑等测试仪表，数据存储，查询，命令执行等

温度测量范围

影像成型，通讯232接口

显示界面

校准，异步0.2KW

时间/容量

气缸，导轨，电磁阀，MCU控制

通讯方式

0509B/0509C采用485通讯，10050T采用232通讯

冷却方式

强制风冷DC12V-90风机2个

工作环境

温度-10°±45°，湿度 20%--85%

保修期

1年

维修方式
